| Brand Name: | Seacent |
| Model Number: | 2X8 |
| MOQ: | Négociable |
| Prix: | Negotiation |
| Payment Terms: | L/C, T/T |
| Supply Ability: | 1000000 morceaux par mois |

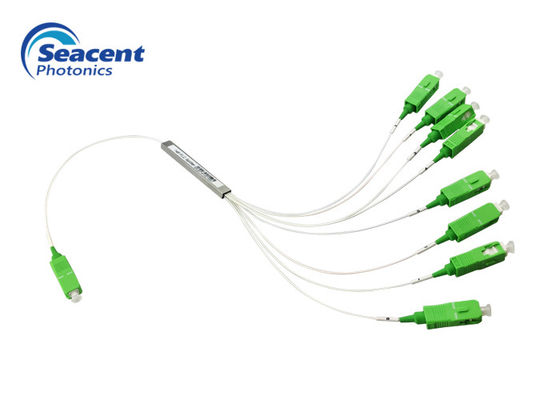

Répartiteur PLC de type micro 2x8 à faible perte d'insertion avec connecteur SC/APC
Description du répartiteur PLC à fibre optique
Nos séparateurs CPL offrent un moyen fiable de diviser la fibre optique en plusieurs chemins.Nous proposons des configurations allant de 1x2 à 1x128 et de 2x2 à 2x64 voies de fractionnement.Une large application des répartiteurs PLC peut être trouvée dans les réseaux PON.Avec différents formats d'emballage, les filtres CPL peuvent être installés dans des boîtes d'épissure de fibre miniatures, des plateaux de fibre, des boîtes de jonction ou même dans des racks de communication de données.Les répartiteurs PLC sont à faible perte d'insertion et certifiés PDL et RoHS.
Paramètres du répartiteur PLC à fibre optique
1XN
| Paramètre | 1X2 | 1X3 | 1X4 | 1X6 | 1X8 | 1X12 | 1X16 | 1X24 | 1X32 | 1X48 | 1X64 | 1X128 |
| Longueur d'onde de travail (nm) | 1260-1650 | |||||||||||
| Type de fibre | G657A1 ou personnalisé | |||||||||||
| Perte d'insertion (dB) | 3.9 | 6.1 | 7.2 | 9.0 | 10.2 | 12.5 | 13.5 | 15.5 | 16.8 | 18.4 | 20.1 | 23,8 |
| Uniformité (dB) | ≤0.4 | ≤0.5 | ≤0.5 | ≤0.6 | ≤0.8 | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤1.8 | ≤1.8 | ≤2.5 |
| Perte dépendante de la polarisation (dB) | ≤0,25 | ≤0,25 | ≤0,25 | ≤0,25 | ≤0,25 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.4 | ≤0,35 | ≤0,35 |
| Perte de retour (dB) | ≥55 | |||||||||||
| Directionnalité (dB) | ≥55 | |||||||||||
| Longueur de fibre (m) | 1.0 ou personnalisé | |||||||||||
| Stabilité de la température (dB) | -40℃--85℃(≤0.5) | |||||||||||
| Température de fonctionnement °C | -40℃--85℃ | |||||||||||
| Température de stockage °C | -40℃--85℃ | |||||||||||
| Puissance maximale (nW) | 1000 | |||||||||||
Remarque : L'IL ci-dessus est sans les paramètres du connecteur.
1XN avec la perte d'insertion du séparateur optique du connecteur dans les exigences ci-dessus en plus de l'augmentation 1X2 ne dépasse pas 0,2 dB, l'augmentation restante ne dépasse pas 0,3 dB.
2XN
| Paramètre | 2X2 | 2x4 | 2X8 | 2X16 | 2X32 | 2X64 |
| Longueur d'onde de travail (nm) | 1260-1650 | |||||
| Type de fibre | G657A1 ou personnalisé | |||||
| Perte d'insertion (dB) | 4.2 | 7.5 | 10.5 | 13.8 | 17.1 | 20.4 |
| Uniformité (dB) | ≤0.8 | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤2.0 |
| Perte dépendante de la polarisation (dB) | ≤0,25 | ≤0,25 | ≤0,25 | ≤0.3 | ≤0.3 | ≤0,35 |
| Perte de retour (dB) | ≥55 | |||||
| Directionnalité (dB) | ≥55 | |||||
| Longueur de fibre (m) | 1.0 ou personnalisé | |||||
| Stabilité de la température (dB) | -40℃--85℃(≤0.5) | |||||
| Température de fonctionnement °C | -40℃--85℃ | |||||
| Température de stockage °C | -40℃--85℃ | |||||
| Puissance maximale (nW) | 1000 | |||||
Spécification détaillée du séparateur PLC à fibre optique
PLC Splitter-Mini type-Seacent Photonics.pdf
Avantages DeSéparateur de fibre optique
1. Adoptez l'acier inoxydable à haute résistance, passez le test au brouillard salin
2. Le noyau de la virole est inférieur à 0,2 um
3. Adoptez 100% de nouvelles matières premières, conformité ROHS
4. Faible perte d'insertion
5. Conception compacte à faible PDL
6. Bonne uniformité de canal à canal
7. Large longueur d'onde de fonctionnement : de 1 260 nm à 1 650 nm
8. Température de fonctionnement large : de -40℃ à 85℃
|
|
