| Brand Name: | Seacent |
| Model Number: | type 1x2 micro |
| MOQ: | 100 morceaux |
| Payment Terms: | L/C, T/T |
| Supply Ability: | 100 000 morceaux par mois |

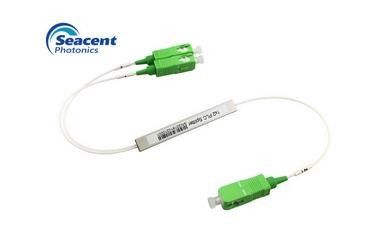

Type micro bonne uniformité du réseau 1x2 de coupleur optique passif de fibre de la Manche
Type micro optique du diviseur 1x2 de PLC de fibre avec le connecteur de SC/APC
Le diviseur optique de fibre est un dispositif optique intégré de distribution d'énergie de guide d'ondes, qui s'est également référé en tant que diviseur optique. Il joue un rôle important dans le réseau optique passif (EPON, GPON, BPON, FTTX, FTTH et ainsi de suite) en permettant à une interface simple de PON d'être partagée parmi beaucoup d'abonnés. Pour réaliser ceci, il est conçu pour couper un faisceau lumineux d'incident en les faisceaux lumineux deux ou et coupler les faisceaux lumineux à la distribution de branche comme dispositif tandem de fibre optique, qui a la fonction pour maximiser l'interprétation des circuits de réseau.
Seacent Photonics fournit tout le type de diviseur micro de PLC 1xN, y compris 1x2, 1x3, 1x4, 1x6, 1x8, 1x12, 1x16, 1x24, 1x32, 1x48, 1x64, 1x128.
Voici les détails 1x2 du type micro diviseur optique de PLC de fibre avec le connecteur de SC/APC
Description optique de diviseur de PLC de fibre
Les diviseurs de Mini Planar Lightwave Circuit (PLC) ont la plus petite empreinte de pas, étant idéaux pour sur place l'épissure et l'intégration. Les mini diviseurs ont les connecteurs optiques de Sc, de FC, de LC ou de St avec l'UPC ou le RPA polissant et utilisent des tresses de fibre de .9mm. Leur enveloppe est faite d'aluminium. Les configurations sont disponibles pour jusqu'à 1x32 pour le mini type diviseurs.
Caractéristiques optiques de diviseur de PLC de fibre
Applications optiques de diviseur de PLC de fibre
Caractéristiques :
| Article | 1×2 avec des conn. |
| Longueur d'onde fonctionnante | 1260~1650㎚ |
| Perte par insertion (IL) | ≤4.1 |
| Uniformité (uF) | ≤0.4 |
| Perte dépendante de polarisation (PDL) | ≤0.2 |
| Perte de retour (RL) | ≥55㏈ |
| Directivité | ≥55㏈ |
| Longueur de fibre (m) | 1,0 ou adapté aux besoins du client |
| Stabilité de températures | -40℃--85℃ (≤0.5) |
| La température fonctionnante | -40℃--85℃ |
| °C de température de stockage | -40℃--85℃ |
| Puissance maximum (mW) | 1000 |
Note : L'IL ci-dessus est sans paramètres de connecteur.
1XN avec le connecteur la perte par insertion qu'optique de diviseur dans les conditions ci-dessus en plus de l'augmentation 1X2 ne dépasse pas 0.2dB, l'augmentation restante ne dépasse pas 0.3dB.
Dessin :
|
|
