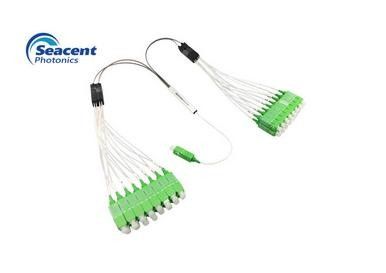

Type de branche diviseur optique de PLC de fibre de G657A1 pour le réseau de PON FTTX
Description optique de diviseur de PLC de fibre
Les modules planaires de diviseur du circuit d'onde lumineuse de Seacent Photonics (PLC) permet à des fabriquants d'équipement de système de réduire des coûts et de raccourcir le délai d'arrivée au marché.
Des composants de haute qualité et fiables sont assemblés à une installation industrielle faite sur commande consacrée de module.
Caractéristique de diviseur optique de PLC
- Bonne uniformité et basse perte par insertion
- Perte dépendante de basse polarisation
- Excellente stabilité environnementale
- Stabilité Telcordia GR-1221 et GR-1209
- Fiabilité et stabilité élevées
Application optique de diviseur de PLC de fibre
Paramètres optiques de diviseur de PLC de fibre
| Paramètre | 1X4 | 1X8 | 1X16 | 1X32 | 1X64 |
| Longueur d'onde fonctionnante (nanomètre) | 1260-1650 | ||||
| Type de fibre | G657A1 ou adapté aux besoins du client | ||||
| Perte par insertion (DB) | 7,2 | 10,2 | 13,5 | 16,8 | 20,1 |
| Uniformité (DB) | ≤0.5 | ≤0.8 | ≤1.0 | ≤1.5 | ≤1.8 |
| Perte dépendante de polarisation (DB) | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.35 |
| Perte de retour (DB) | ≥55 | ||||
| Directionnalité (DB) | ≥55 | ||||
| Longueur de fibre (m) | 1,0 ou adapté aux besoins du client | ||||
| Stabilité de température (DB) | -40℃--85℃ (≤0.5) | ||||
| °C fonctionnant de la température | -40℃--85℃ | ||||
| °C de température de stockage | -40℃--85℃ | ||||
| Puissance maximum (nanowatt) | 1000 | ||||
Note : L'IL ci-dessus est sans paramètres de connecteur.
1XN avec le connecteur la perte par insertion qu'optique de diviseur dans les conditions ci-dessus en plus de l'augmentation 1X2 ne dépasse pas 0.2dB, l'augmentation restante ne dépasse pas 0.3dB.
| Paramètre | 2X4 | 2X8 | 2X16 | 2X32 | 2X64 |
| Longueur d'onde fonctionnante (nanomètre) | 1260-1650 | ||||
| Type de fibre | G657A1 ou adapté aux besoins du client | ||||
| Perte par insertion (DB) | 7,5 | 10,5 | 13,8 | 17,1 | 20,4 |
| Uniformité (DB) | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤2.0 |
| Perte dépendante de polarisation (DB) | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.35 |
| Perte de retour (DB) | ≥55 | ||||
| Directionnalité (DB) | ≥55 | ||||
| Longueur de fibre (m) | 1,0 ou adapté aux besoins du client | ||||
| Stabilité de température (DB) | -40℃--85℃ (≤0.5) | ||||
| °C fonctionnant de la température | -40℃--85℃ | ||||
| °C de température de stockage | -40℃--85℃ | ||||
| Puissance maximum (nanowatt) | 1000 | ||||
Note : L'IL ci-dessus est sans paramètres de connecteur.
2XN avec la perte par insertion optique de diviseur de connecteur a augmenté par pas davantage que 0.3dB dans les conditions ci-dessus.
