| Brand Name: | Seacent |
| Model Number: | 1x32 |
| MOQ: | Négociable |
| Prix: | Negotiation |
| Payment Terms: | L/C, T/T |
| Supply Ability: | 1000000 morceaux par mois |

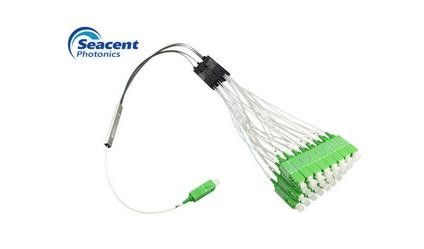

Diviseur planaire optique de circuit d'onde lumineuse du diviseur 1x32 de fibre de FTTH
Description optique de diviseur de PLC de fibre
Le diviseur de PLC a également appelé des diviseurs de circuit de Planar Lightwave ou le diviseur optique équilibré, ce diviseur optique sont des diviseurs de mode unitaire avec un rapport même fendu d'une fibre d'entrée aux fibres à sorties multiples. Le diviseur 1x16 optique avec 1 entrée et 16 fibres de sortie avec un rapport même fendu à travers toutes les fibres indépendamment de longueur d'onde d'entrée. une partie de ses caractéristiques plus notables, de sa dimension compacte, de la basse perte par insertion et de l'excellente uniformité a offert, donnant à ce modèle de diviseur par niveau élevé de fiabilité, le diviseur 1x16 optique équilibré était application dans des réseaux de FTTh/FTTx et peut également être employée dans d'autres applications telles que les réseaux optiques passifs, les capteurs fibrotiques, les LANs et les instruments d'essai.
Caractéristiques optiques de diviseur de PLC de fibre
Application de diviseur optique de PLC
Le diviseur de PLC était très utilisé dans toutes sortes de solutions réseau optiques, telles que le contrôle de la sécurité, la télécommunication optique, la construction de réseau, le CATV et le réseau de Pon.
Paramètres optiques de diviseur de PLC de fibre
| Paramètre | 1X4 | 1X8 | 1X16 | 1X32 | 1X64 |
| Longueur d'onde fonctionnante (nanomètre) | 1260-1650 | ||||
| Type de fibre | G657A1 ou adapté aux besoins du client | ||||
| Perte par insertion (DB) | 7,2 | 10,2 | 13,5 | 16,8 | 20,1 |
| Uniformité (DB) | ≤0.5 | ≤0.8 | ≤1.0 | ≤1.5 | ≤1.8 |
| Perte dépendante de polarisation (DB) | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.35 |
| Perte de retour (DB) | ≥55 | ||||
| Directionnalité (DB) | ≥55 | ||||
| Longueur de fibre (m) | 1,0 ou adapté aux besoins du client | ||||
| Stabilité de température (DB) | -40℃--85℃ (≤0.5) | ||||
| °C fonctionnant de la température | -40℃--85℃ | ||||
| °C de température de stockage | -40℃--85℃ | ||||
| Puissance maximum (nanowatt) | 1000 | ||||
Note : L'IL ci-dessus est sans paramètres de connecteur.
1XN avec le connecteur la perte par insertion qu'optique de diviseur dans les conditions ci-dessus en plus de l'augmentation 1X2 ne dépasse pas 0.2dB, l'augmentation restante ne dépasse pas 0.3dB.
| Paramètre | 2X4 | 2X8 | 2X16 | 2X32 | 2X64 |
| Longueur d'onde fonctionnante (nanomètre) | 1260-1650 | ||||
| Type de fibre | G657A1 ou adapté aux besoins du client | ||||
| Perte par insertion (DB) | 7,5 | 10,5 | 13,8 | 17,1 | 20,4 |
| Uniformité (DB) | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤2.0 |
| Perte dépendante de polarisation (DB) | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.35 |
| Perte de retour (DB) | ≥55 | ||||
| Directionnalité (DB) | ≥55 | ||||
| Longueur de fibre (m) | 1,0 ou adapté aux besoins du client | ||||
| Stabilité de température (DB) | -40℃--85℃ (≤0.5) | ||||
| °C fonctionnant de la température | -40℃--85℃ | ||||
| °C de température de stockage | -40℃--85℃ | ||||
| Puissance maximum (nanowatt) | 1000 | ||||
Note : L'IL ci-dessus est sans paramètres de connecteur.
2XN avec la perte par insertion optique de diviseur de connecteur a augmenté par pas davantage que 0.3dB dans les conditions ci-dessus.
Spécification détaillée optique de diviseur de PLC de fibre
|
|
