| Brand Name: | Seacent |
| Model Number: | tresse 2CH |
| MOQ: | 10pcs |
| Payment Terms: | L/C, T/T |

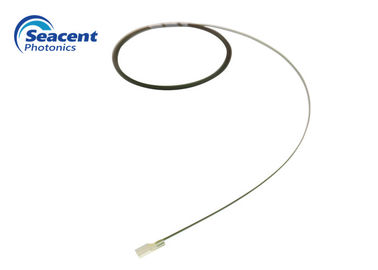

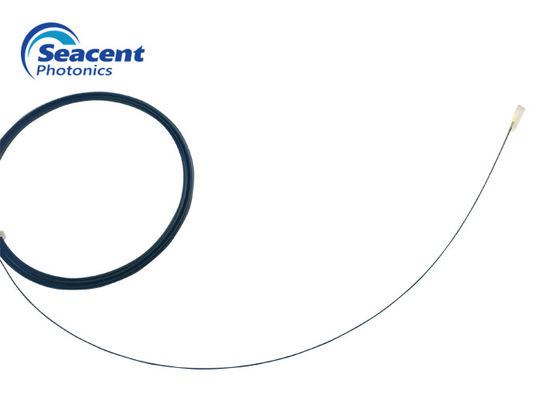

La basse rangée 2CH G657A1 0.5M Length ROHS de fibre de cannelure du PDL PM980 V a approuvé
Longueur du tresse 2CH G657A1 0.5M de rangée de fibre
Description :
Nous fournissons des procédés uniques d'assemblée/coupe/poli pour obtenir la meilleure exactitude de la position de noyau de fibre avec la surface de polissage parfaite. La rangée de fibre est un composant essentiel employé dans différentes applications pour relier la fibre optique à son guide d'ondes.
Caractéristiques :
Basse perte par insertion et bas PDL
Haute précision et fiabilité élevée
Dimension compacte
Applications :
Commutateurs
Interférométrie
Capteurs optiques
Composants intégrés
Multiplexeurs/démultiplexeurs
Connexion aux dispositifs de guide d'ondes
Spécifications :
| longueur de fibre | de peu de centimètres à plusieurs centaines de mètres |
| type de fibre | PMF, MMF, SMF ou coutume |
| angle de polissage | 0+/-0.5 ; 8+/-0.5 ; coutume |
| exactitude de position de fibre | +/-1um (x et axe) |
| connecteurs | FC, LC, Sc, St, SMA, MU, E2000, autre |
| espacement de fibre | sur demande |
| quantité de fibre | sur demande |
table de dimension d'embase de V-cannelure :
| L | W | H | X | Y | erreur complète | ||||||
| type | taille | différence commune | taille | différence commune | taille | différence commune | taille | différence commune | différence de taille de noyau | R=√ x2+y2 | |
| 2CH 250 | 10 | ±0.3 | 2,5 | ±0.05 | 2,5 | ±0.05 | 0,25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 4CH 250 | 10 | ±0.3 | 2,5 | ±0.05 | 2,5 | ±0.05 | 0,25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 8CH 250 | 10 | ±0.3 | 3,5 | ±0.05 | 2,5 | ±0.05 | 0,25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 8CH 127 | 10 | ±0.3 | 2,5 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 16CH 127 | 10 | ±0.3 | 3,5 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 32CH 127 | 10 | ±0.3 | 5,7 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 48CH 127 | 12 | ±0.3 | 7,8 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 64CH 127 | 12 | ±0.3 | 9,8 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 96CH 127 | 12 | ±0.3 | 16 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 128CH 127 | 12 | ±0.3 | 20 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0,1 | |
L'information de commande :
|
Nombre de produit |
Type de fibre |
Longueur de fibre |
|
01=1CH 02=2CH 03=4CH 04=8CH 05=12CH 06=16CH 07=24CH 08=32CH 09=48CH 10=64CH 11=96CH |
1=G657A1 2= G657A2 3=G652D 4=G652B |
0=0.5M 1=1.0M 2=1.5M 3=2.0M 4=2.5M |
|
|
