| Nom De Marque: | Seacent |
| Model Number: | fibre array-12ch |
| MOQ: | 10pcs |
| Conditions De Paiement: | L / C, T / T |

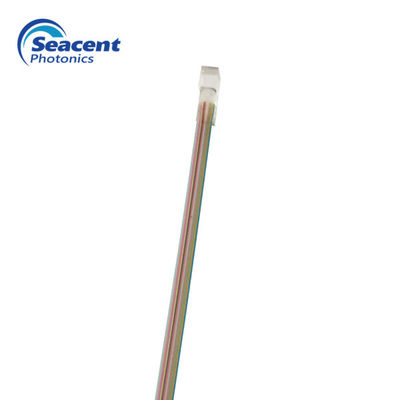

Nous fournissons la rangée de haute qualité de fibre pour satisfaire les diverses exigences des clients avec la basse perte par insertion, la perte de rendement élevé, et la dimension compacte.
Des rangées de fibre sont fabriquées avec le substrat de V-cannelure de haute précision par l'assemblée de Browave/processus uniques de poli pour obtenir une excellente exactitude de la position de noyau de fibre et la qualité parfaite de la surface polonaise.
Caractéristiques :
| Article | Paramètre |
| Nombre de canaux | 1CH | 128CH |
| Matériel | Verre de quartz, borosilicate, silicium |
| Distance de noyau/tolérance (μm) | 250, 127/0,7 |
| Longueur de fibre (m) | 2.0±0.1 |
| Angle de polissage (°) | 0, +8, -8 (±0.3) |
| Planéité de polissage | ﹤ 5 fringes@633nm |
| Type de fibre | SMF-28e ou SMF-28e XB |
| Température de fonctionnement (℃) | -40~85 |
table de dimension d'embase de V-cannelure :
| L | W | H | X | Y | erreur complète | ||||||
| type | taille | différence commune | taille | différence commune | taille | différence commune | taille | différence commune | différence de taille de noyau | R=√ x2+y2 | |
| 2CH 250 | 10 | ±0.3 | 2,5 | ±0.05 | 2,5 | ±0.05 | 0,25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 4CH 250 | 10 | ±0.3 | 2,5 | ±0.05 | 2,5 | ±0.05 | 0,25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 8CH 250 | 10 | ±0.3 | 3,5 | ±0.05 | 2,5 | ±0.05 | 0,25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 8CH 127 | 10 | ±0.3 | 2,5 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 16CH 127 | 10 | ±0.3 | 3,5 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 32CH 127 | 10 | ±0.3 | 5,7 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 48CH 127 | 12 | ±0.3 | 7,8 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 64CH 127 | 12 | ±0.3 | 9,8 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 96CH 127 | 12 | ±0.3 | 16 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 128CH 127 | 12 | ±0.3 | 20 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0,1 | |
Applications :
MEM
Rangée de lentille/collimateurs
Dispositifs de PLC : Diviseur de PLC, AWGs
Composants actifs/passifs intégrés
Modules micro d'optique
Atténuateurs optiques variables
| Nombre de produit | Type de fibre | Longueur de fibre |
|
01=1CH
02=2CH
03=4CH
04=8CH
05=12CH
06=16CH
07=24CH
08=32CH
09=48CH
10=64CH
11=96CH
12=128CH
|
1=G657A1
2= G657A2
3=G652D
4=G652B
|
0=0.5M
1=1.0M
2=1.5M
3=2.0M
4=2.5M
S=Customized
|
|
|
