Détails des produits

Maison > Produits >
Réseau de fibres optiques
>

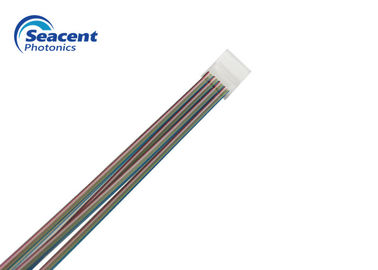

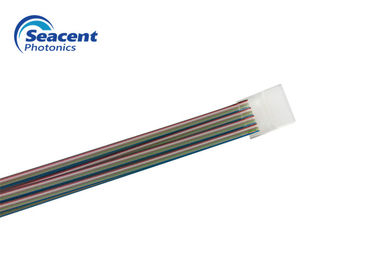

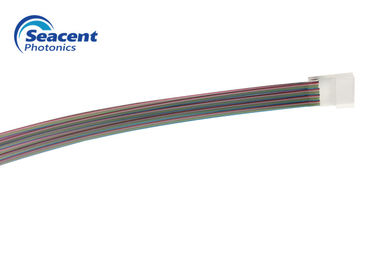

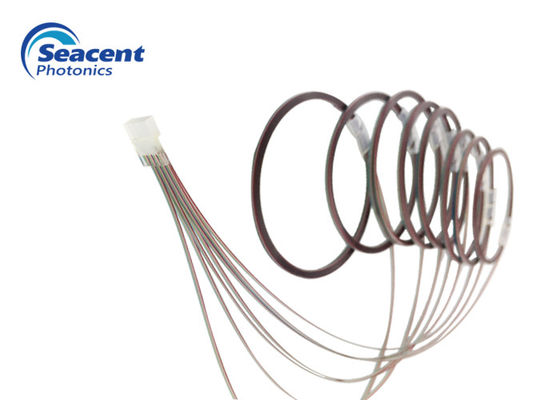

Basse rangée de fibre optique de perte par insertion avec l'espacement de noyau de haute précision

Basse rangée de fibre optique de perte par insertion avec l'espacement de noyau de haute précision

Nom De Marque: Seacent
Model Number: Fibre array-64ch
MOQ: 10pcs
Conditions De Paiement: L / C, T / T
Les informations détaillées
Lieu d'origine:
Guangdong, Chine
Certification:
ISO9001,ROHS
Couleur:
Bleu, orange, vert, brun, blanc, rouge, noir, jaune, pourpre, rose, vert de l'eau
Matériel:
Verre de quartz, borosilicate, silicium
Angle de polissage (°):
0, +8, -8 (±0.3)
Connecteur:
Sc, FC, LC, St, corde de correction de fibre de LC et ainsi de suite
Poli d'olive:
PC, UPC, RPA
Emballage:
Boîte et carton intérieurs d'exportation, poly-sac
Mettre en évidence:

rangée de fibre de PLC

,

Fibre Array

Description de produit
Type angle de polissage de la rangée 64 ch 3 de fibre du matériel UPC/APC

Descriptions :

Des rangées de fibre, en tant qu'une des parties fondamentales pour le diviseur de PLC, sont fabriquées avec le haut substrat précis de V-cannelure pour localiser la position de noyau de fibre et la surface polonaise précise, la basse perte par insertion d'offre et la perte de rendement élevé.

La rangée de fibre est une fibre nue qui enlève le revêtement de fibre. Une partie est placée dans la V-cannelure et est pressurisée par l'adhésif par le membre de pressurisation.





Caractéristiques :

Basse perte par insertion

De forte stabilité et fiabilité

Bonne uniformité de canal

Espacement de noyau de haute précision

Normes du rassemblement ROHS



Caractéristiques :

Article Paramètre
Nombre de canaux 1CH | 128CH
Matériel Verre de quartz, borosilicate, silicium
Distance de noyau/tolérance (μm) 250, 127/0,7
Longueur de fibre (m) 2.0±0.1
Angle de polissage (°) 0, +8, -8 (±0.3)
Planéité de polissage ﹤ 5 fringes@633nm
Type de fibre SMF-28e ou SMF-28e XB
Température de fonctionnement (℃) -40~85



table de dimension d'embase de V-cannelure :

  L W H X Y erreur complète
type taille différence commune taille différence commune taille différence commune taille différence commune différence de taille de noyau R=√ x2+y2
2CH 250 10 ±0.3 2,5 ±0.05 2,5 ±0.05 0,25 ≤0.0005 ≤0.001 <0.1
4CH 250 10 ±0.3 2,5 ±0.05 2,5 ±0.05 0,25 ≤0.0005 ≤0.001 <0.1
8CH 250 10 ±0.3 3,5 ±0.05 2,5 ±0.05 0,25 ≤0.0005 ≤0.001 <0.1
8CH 127 10 ±0.3 2,5 ±0.05 2,5 ±0.05 0,127 ≤0.0005 ≤0.001 <0.1
16CH 127 10 ±0.3 3,5 ±0.05 2,5 ±0.05 0,127 ≤0.0005 ≤0.001 <0.1
32CH 127 10 ±0.3 5,7 ±0.05 2,5 ±0.05 0,127 ≤0.0005 ≤0.001 <0.1
48CH 127 12 ±0.3 7,8 ±0.05 2,5 ±0.05 0,127 ≤0.0005 ≤0.001 <0.1
64CH 127 12 ±0.3 9,8 ±0.05 2,5 ±0.05 0,127 ≤0.0005 ≤0.001 <0.1
96CH 127 12 ±0.3 16 ±0.05 2,5 ±0.05 0,127 ≤0.0005 ≤0.001 <0.1
128CH 127 12 ±0.3 20 ±0.05 2,5 ±0.05 0,127 ≤0.0005 ≤0.001 <0,1

Applications :

Active/dispositif optique passif de fibre de rangée

Grille rangée de guide d'ondes

Guide d'ondes optique plan

Module optique multicanal



L'information de commande :
Nombre de produit Type de fibre Longueur de fibre
01=1CH
02=2CH
03=4CH
04=8CH
05=12CH
06=16CH
07=24CH
08=32CH
09=48CH
10=64CH
11=96CH
12=128CH
1=G657A1
2= G657A2
3=G652D
4=G652B
0=0.5M
1=1.0M
2=1.5M
3=2.0M
4=2.5M
S=Customized
