| Brand Name: | Seacent |
| Model Number: | tresse 2CH |
| MOQ: | 10pcs |
| Payment Terms: | L/C, T/T |

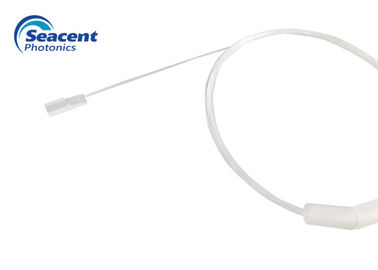

Tresse de fibre optique en verre 2CH G657A1 0.5M Length de rangée de silicium
Longueur du tresse 2CH G657A1 0.5M de rangée de fibre
Caractéristiques :
P.M., SM, fibres de millimètre
Basse perte par insertion et bas PDL
Haute précision et fiabilité élevée
Dimension compacte
Tous fibres optiques de longueur et espacements faits sur commande de fibre
Applications :
Commutateurs
Interférométrie
Capteurs optiques
Composants intégrés
Multiplexeurs/démultiplexeurs
Connexion aux dispositifs de guide d'ondes
Spécifications :
| longueur de fibre | de peu de centimètres à plusieurs centaines de mètres |
| type de fibre | PMF, MMF, SMF ou coutume |
| angle de polissage | 0+/-0.5 ; 8+/-0.5 ; coutume |
| exactitude de position de fibre | +/-1um (x et axe) |
| connecteurs | FC, LC, Sc, St, SMA, MU, E2000, autre |
| espacement de fibre | sur demande |
| quantité de fibre | sur demande |
table de dimension d'embase de V-cannelure :
| L | W | H | X | Y | erreur complète | ||||||
| type | taille | différence commune | taille | différence commune | taille | différence commune | taille | différence commune | différence de taille de noyau | R=√ x2+y2 | |
| 2CH 250 | 10 | ±0.3 | 2,5 | ±0.05 | 2,5 | ±0.05 | 0,25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 4CH 250 | 10 | ±0.3 | 2,5 | ±0.05 | 2,5 | ±0.05 | 0,25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 8CH 250 | 10 | ±0.3 | 3,5 | ±0.05 | 2,5 | ±0.05 | 0,25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 8CH 127 | 10 | ±0.3 | 2,5 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 16CH 127 | 10 | ±0.3 | 3,5 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 32CH 127 | 10 | ±0.3 | 5,7 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 48CH 127 | 12 | ±0.3 | 7,8 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 64CH 127 | 12 | ±0.3 | 9,8 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 96CH 127 | 12 | ±0.3 | 16 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 128CH 127 | 12 | ±0.3 | 20 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0,1 | |
L'information de commande :
|
Nombre de produit |
Type de fibre |
Longueur de fibre |
|
01=1CH 02=2CH 03=4CH 04=8CH 05=12CH 06=16CH 07=24CH 08=32CH 09=48CH 10=64CH 11=96CH |
1=G657A1 2= G657A2 3=G652D 4=G652B |
0=0.5M 1=1.0M 2=1.5M 3=2.0M 4=2.5M |
|
|
