| Nom De Marque: | Seacent |
| Model Number: | type diviseur de l'ABS 1x12 de PLC |
| MOQ: | Négociables |
| Prix: | negotiable |
| Conditions De Paiement: | L / C, T / T |
| Capacité à Fournir: | 100 000 pièces par mois |
le module de diviseur de PLC de l'ABS 1x12 pour les réseaux optiques passifs a câblé l'Internet de TV
Description de module de diviseur de PLC :
Le diviseur planaire du circuit d'onde lumineuse (PLC) est un type de dispositif optique de gestion de puissance qui est fabriqué utilisant la technologie optique de guide d'ondes de silice. Il comporte la fiabilité de petite taille et élevée, la gamme de longueurs d'onde de fonctionnement large et la bonne uniformité de canal en canal, et est très utilisé dans des réseaux de PON pour réaliser la division de puissance de signal optique.
Caractéristiques de module de diviseur de PLC :
Basse perte et polarisation stable.
Certifié par Telcordia GR.1209 et GR.1221.
Basse perte par insertion
Perte dépendante de basse polarisation
Excellente stabilité environnementale
Excellente stabilité mécanique
Telcordia GR-1221 et GR-1209
Domaines d'application de module de diviseur de PLC :
Réseau de PON-FTTX
Fibre au point (FTTX)
Fibre à la maison (FTTH)
Réseaux optiques passifs (PON)
Réseaux optiques passifs de gigabit (GPON)
LANs (LAN)
De la télévision via câble (CATV)
L'information de commande :
| type de produit | Diamètre d'admission et de sortie | Longueur d'admission et de fibre |
Boîte d'ABS taille |
|
1XNor 2XN 0102=1X2 0103=1X3 0104=1X4 0105=1X5 0106=1X6 0107=1X7 0108=1X8 0112=1X12 0116=1X16 0124=1X24 0132=1X32 0164=1X64 1128=1X128
|
2=2.0mm 3=3.0mm |
0=0.5M 1=1.0M 2=1.5M 3=2.0M 4=2.5M S=customized |
|
Paramètres techniques : Diviseur de PLC 1XN
| Paramètre | 1X2 | 1X3 | 1X4 | 1X6 | 1X8 | 1X12 | 1X16 | 1X24 | 1X32 | 1X48 | 1X64 | 1X128 | |||||||||||
| Longueur d'onde fonctionnante (nanomètre) | 1260-1650 | ||||||||||||||||||||||
| Type de fibre | G657A1 ou adapté aux besoins du client | ||||||||||||||||||||||
| Perte par insertion (DB) | 3,9 | 6,1 | 7,2 | 9,0 | 10,2 | 12,5 | 13,5 | 15,5 | 16,8 | 18,4 | 20,1 | 23,8 | |||||||||||
| Uniformité (DB) | ≤0.4 | ≤0.5 | ≤0.5 | ≤0.6 | ≤0.8 | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤1.8 | ≤1.8 | ≤2.5 | |||||||||||
| Perte dépendante de polarisation (DB) | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.4 | ≤0.35 | ≤0.35 | |||||||||||
| Perte de retour (DB) | ≥55 | ||||||||||||||||||||||
| Directionnalité (DB) | ≥55 | ||||||||||||||||||||||
| Longueur de fibre (m) | 1,0 ou adapté aux besoins du client | ||||||||||||||||||||||
| Stabilité de température (DB) | -40℃ - 85℃ (≤0.5) | ||||||||||||||||||||||
| °C fonctionnant de la température | -40℃ - 85℃ | ||||||||||||||||||||||
| °C de température de stockage | -40℃ - 85℃ | ||||||||||||||||||||||
| Puissance maximum (nanowatt) | 1000 | ||||||||||||||||||||||
Note : L'IL ci-dessus est sans paramètres de connecteur.
1XN avec le connecteur la perte par insertion qu'optique de diviseur dans les conditions ci-dessus en plus de l'augmentation 1X2 ne dépasse pas 0.2dB, l'augmentation restante ne dépasse pas 0.3dB.
Paramètres techniques : Diviseur de PLC 2XN
| Paramètre | 2X2 | 2X4 | 2X8 | 2X16 | 2X32 | 2X64 |
| Longueur d'onde fonctionnante (nanomètre) | 1260-1650 | |||||
| Type de fibre | G657A1 ou adapté aux besoins du client | |||||
| Perte par insertion (DB) | 4,2 | 7,5 | 10,5 | 13,8 | 17,1 | 20,4 |
| Uniformité (DB) | ≤0.8 | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤2.0 |
| Perte dépendante de polarisation (DB) | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.35 |
| Perte de retour (DB) | ≥55 | |||||
| Directionnalité (DB) | ≥55 | |||||
| Longueur de fibre (m) | 1,0 ou adapté aux besoins du client | |||||
| Stabilité de température (DB) | -40℃ - 85℃ (≤0.5) | |||||
| °C fonctionnant de la température | -40℃ - 85℃ | |||||
| °C de température de stockage | -40℃ - 85℃ | |||||
| Puissance maximum (nanowatt) | 1000 | |||||
Note : L'IL ci-dessus est sans paramètres de connecteur.
2XN avec la perte par insertion optique de diviseur de connecteur a augmenté par pas davantage que 0.3dB dans les conditions ci-dessus.

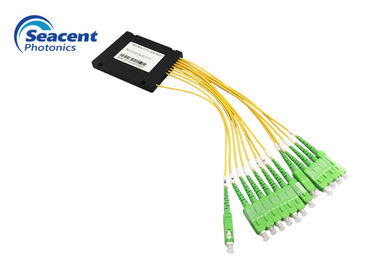

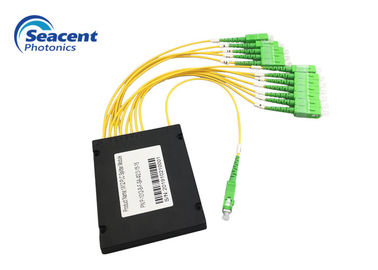

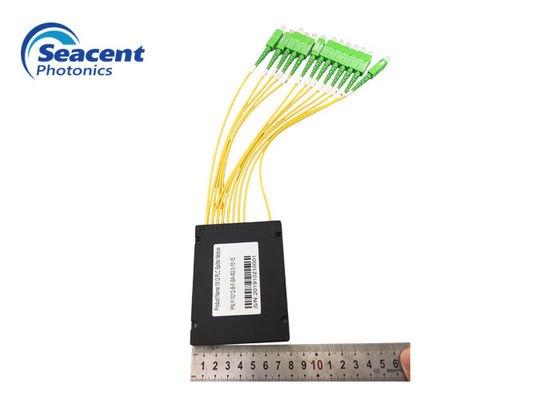

Images de module de diviseur de PLC
Paramètres de détails
Type-Seacent Photonics.pdf de Diviseur-ABS de PLC
|
|
