| Brand Name: | Seacent |
| Model Number: | 2x8 |
| MOQ: | Négociables |
| Prix: | Negotiation |
| Payment Terms: | L / C, T / T |
| Supply Ability: | 1000000 morceaux par mois |

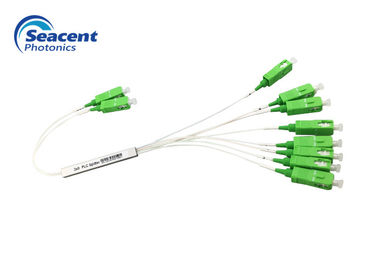

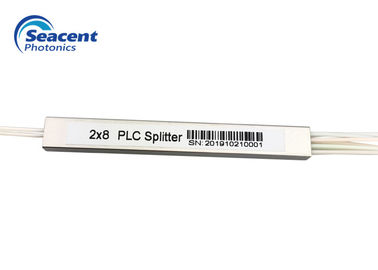

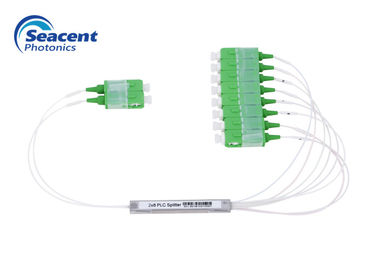

2x8 type micro perte par insertion de diviseur de PLC basse avec le connecteur de SC/APC
Description optique de diviseur de PLC de fibre
Nos diviseurs de PLC fournissent une manière fiable de dédoubler la fibre optique dans les chemins multiples. Nous offrons des configurations s'étendant de 1x2 à 1x128 et de 2x2 aux manières 2x64 de la division. L'application large des diviseurs de PLC peut être trouvée dans des réseaux de PON. Avec de divers formats d'emballage, des filtres de PLC peuvent être installés dans des boîtes d'épissurage miniatures de fibre, plateaux de fibre, boîtes de jonction ou même sur les supports de transmission de données. Les diviseurs de PLC sont basse perte par insertion et le bas PDL et le RoHS ont certifié.
Caractéristiques optiques de diviseur de PLC de fibre
Applications optiques de diviseur de PLC de fibre
Paramètres optiques de diviseur de PLC de fibre
1XN
| Paramètre | 1X2 | 1X3 | 1X4 | 1X6 | 1X8 | 1X12 | 1X16 | 1X24 | 1X32 | 1X48 | 1X64 | 1X128 |
| Longueur d'onde fonctionnante (nanomètre) | 1260-1650 | |||||||||||
| Type de fibre | G657A1 ou adapté aux besoins du client | |||||||||||
| Perte par insertion (DB) | 3,9 | 6,1 | 7,2 | 9,0 | 10,2 | 12,5 | 13,5 | 15,5 | 16,8 | 18,4 | 20,1 | 23,8 |
| Uniformité (DB) | ≤0.4 | ≤0.5 | ≤0.5 | ≤0.6 | ≤0.8 | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤1.8 | ≤1.8 | ≤2.5 |
| Perte dépendante de polarisation (DB) | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.4 | ≤0.35 | ≤0.35 |
| Perte de retour (DB) | ≥55 | |||||||||||
| Directionnalité (dB) | ≥55 | |||||||||||
| Longueur de fibre (m) | 1,0 ou adapté aux besoins du client | |||||||||||
| Stabilité de température (DB) | -40℃--85℃ (≤0.5) | |||||||||||
| °C fonctionnant de la température | -40℃--85℃ | |||||||||||
| °C de température de stockage | -40℃--85℃ | |||||||||||
| Puissance maximum (nanowatt) | 1000 | |||||||||||
Note : L'IL ci-dessus est sans paramètres de connecteur.
1XN avec le connecteur la perte par insertion qu'optique de diviseur dans les conditions ci-dessus en plus de l'augmentation 1X2 ne dépasse pas 0.2dB, l'augmentation restante ne dépasse pas 0.3dB.
2XN
| Paramètre | 2X2 | 2x4 | 2X8 | 2X16 | 2X32 | 2X64 |
| Longueur d'onde fonctionnante (nanomètre) | 1260-1650 | |||||
| Type de fibre | G657A1 ou adapté aux besoins du client | |||||
| Perte par insertion (DB) | 4,2 | 7,5 | 10,5 | 13,8 | 17,1 | 20,4 |
| Uniformité (DB) | ≤0.8 | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤2.0 |
| Perte dépendante de polarisation (DB) | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.35 |
| Perte de retour (DB) | ≥55 | |||||
| Directionnalité (dB) | ≥55 | |||||
| Longueur de fibre (m) | 1,0 ou adapté aux besoins du client | |||||
| Stabilité de température (DB) | -40℃--85℃ (≤0.5) | |||||
| °C fonctionnant de la température | -40℃--85℃ | |||||
| °C de température de stockage | -40℃--85℃ | |||||
| Puissance maximum (nanowatt) | 1000 | |||||
Note : L'IL ci-dessus est sans paramètres de connecteur.
2XN avec la perte par insertion optique de diviseur de connecteur accrue par pas plus que 0.3dB dans les conditions ci-dessus.
Spécifications optiques de Detaild de diviseur de PLC de fibre
Diviseur-mini type-Seacent Photonics.pdf de PLC
|
|
