| Brand Name: | Seacent |
| Model Number: | 1x12 |
| MOQ: | 10 pièces |
| Prix: | Negotiation |
| Payment Terms: | L / C, T / T |
| Supply Ability: | 1000000 morceaux par mois |

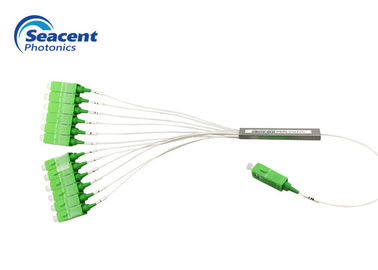

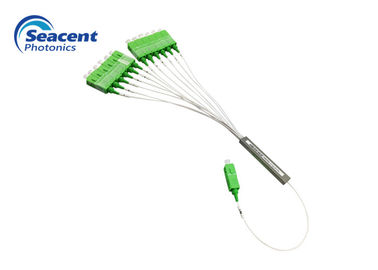

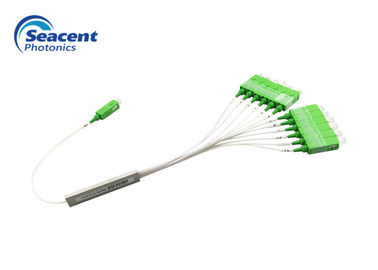

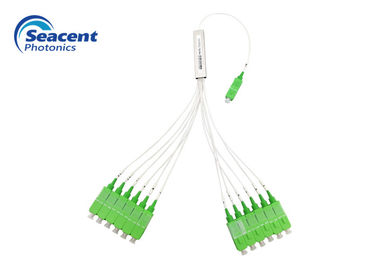

diviseur en acier de PLC du tube 1x12 avec le rapport de special de connecteur de SC/APC
Description optique de diviseur de PLC de fibre
Les mini diviseurs planaires de (PLC) de circuit d'onde lumineuse ont la plus petite empreinte de pas, étant idéaux pour sur place l'épissure et l'intégration. Les mini diviseurs ont les connecteurs optiques de Sc, de FC, de LC ou de St avec l'UPC ou le RPA polissant et utilisent des tresses de fibre de .9mm. Leur enveloppe est faite d'aluminium. Les configurations sont disponibles pour jusqu'à 1x32 pour le mini type diviseurs.
Caractéristiques optiques de diviseur de PLC de fibre
Applications optiques de diviseur de PLC de fibre
Paramètres optiques de diviseur de PLC de fibre
1XN
| Paramètre | 1X2 | 1X3 | 1X4 | 1X6 | 1X8 | 1X12 | 1X16 | 1X24 | 1X32 | 1X48 | 1X64 | 1X128 |
| Longueur d'onde fonctionnante (nanomètre) | 1260-1650 | |||||||||||
| Type de fibre | G657A1 ou adapté aux besoins du client | |||||||||||
| Perte par insertion (DB) | 3,9 | 6,1 | 7,2 | 9,0 | 10,2 | 12,5 | 13,5 | 15,5 | 16,8 | 18,4 | 20,1 | 23,8 |
| Uniformité (DB) | ≤0.4 | ≤0.5 | ≤0.5 | ≤0.6 | ≤0.8 | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤1.8 | ≤1.8 | ≤2.5 |
| Perte dépendante de polarisation (DB) | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.4 | ≤0.35 | ≤0.35 |
| Perte de retour (DB) | ≥55 | |||||||||||
| Directionnalité (dB) | ≥55 | |||||||||||
| Longueur de fibre (m) | 1,0 ou adapté aux besoins du client | |||||||||||
| Stabilité de température (DB) | -40℃--85℃ (≤0.5) | |||||||||||
| °C fonctionnant de la température | -40℃--85℃ | |||||||||||
| °C de température de stockage | -40℃--85℃ | |||||||||||
| Puissance maximum (nanowatt) | 1000 | |||||||||||
Note : L'IL ci-dessus est sans paramètres de connecteur.
1XN avec le connecteur la perte par insertion qu'optique de diviseur dans les conditions ci-dessus en plus de l'augmentation 1X2 ne dépasse pas 0.2dB, l'augmentation restante ne dépasse pas 0.3dB.
2XN
| Paramètre | 2X2 | 2x4 | 2X8 | 2X16 | 2X32 | 2X64 |
| Longueur d'onde fonctionnante (nanomètre) | 1260-1650 | |||||
| Type de fibre | G657A1 ou adapté aux besoins du client | |||||
| Perte par insertion (DB) | 4,2 | 7,5 | 10,5 | 13,8 | 17,1 | 20,4 |
| Uniformité (DB) | ≤0.8 | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤2.0 |
| Perte dépendante de polarisation (DB) | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.35 |
| Perte de retour (DB) | ≥55 | |||||
| Directionnalité (dB) | ≥55 | |||||
| Longueur de fibre (m) | 1,0 ou adapté aux besoins du client | |||||
| Stabilité de température (DB) | -40℃--85℃ (≤0.5) | |||||
| °C fonctionnant de la température | -40℃--85℃ | |||||
| °C de température de stockage | -40℃--85℃ | |||||
| Puissance maximum (nanowatt) | 1000 | |||||
Note : L'IL ci-dessus est sans paramètres de connecteur.
2XN avec la perte par insertion optique de diviseur de connecteur accrue par pas plus que 0.3dB dans les conditions ci-dessus.
Spécifications optiques de Detaild de diviseur de PLC de fibre
|
|
