| Brand Name: | Seacent |
| Model Number: | 1x6 |
| MOQ: | Négociables |
| Prix: | Negotiation |
| Payment Terms: | L / C, T / T |
| Supply Ability: | 1000000 morceaux par mois |

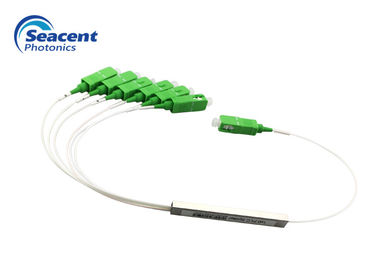

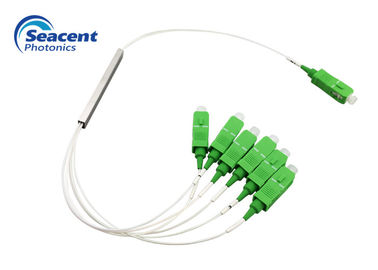

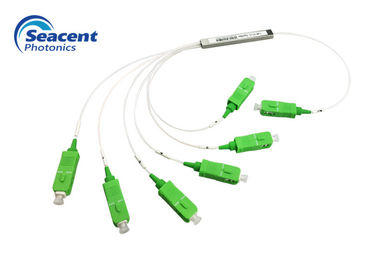

1x6 type micro diviseur de PLC avec le rapport de special de connecteur de SC/APC
Description optique de diviseur de PLC de fibre
Le mini type diviseur de PLC fournit à la fiabilité de petite taille et élevée de la solution optique de distribution le coût bas. Il maintient non seulement la structure compacte du diviseur nu de PLC de fibre, mais fournit également des connecteurs, il est le choix idéal pour des applications en conditions de petite taille.
Caractéristiques optiques de diviseur de PLC de fibre
Applications optiques de diviseur de PLC de fibre
Paramètres optiques de diviseur de PLC de fibre
1XN
| Paramètre | 1X2 | 1X3 | 1X4 | 1X6 | 1X8 | 1X12 | 1X16 | 1X24 | 1X32 | 1X48 | 1X64 | 1X128 |
| Longueur d'onde fonctionnante (nanomètre) | 1260-1650 | |||||||||||
| Type de fibre | G657A1 ou adapté aux besoins du client | |||||||||||
| Perte par insertion (DB) | 3,9 | 6,1 | 7,2 | 9,0 | 10,2 | 12,5 | 13,5 | 15,5 | 16,8 | 18,4 | 20,1 | 23,8 |
| Uniformité (DB) | ≤0.4 | ≤0.5 | ≤0.5 | ≤0.6 | ≤0.8 | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤1.8 | ≤1.8 | ≤2.5 |
| Perte dépendante de polarisation (DB) | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.4 | ≤0.35 | ≤0.35 |
| Perte de retour (DB) | ≥55 | |||||||||||
| Directionnalité (dB) | ≥55 | |||||||||||
| Longueur de fibre (m) | 1,0 ou adapté aux besoins du client | |||||||||||
| Stabilité de température (DB) | -40℃--85℃ (≤0.5) | |||||||||||
| °C fonctionnant de la température | -40℃--85℃ | |||||||||||
| °C de température de stockage | -40℃--85℃ | |||||||||||
| Puissance maximum (nanowatt) | 1000 | |||||||||||
Note : L'IL ci-dessus est sans paramètres de connecteur.
1XN avec le connecteur la perte par insertion qu'optique de diviseur dans les conditions ci-dessus en plus de l'augmentation 1X2 ne dépasse pas 0.2dB, l'augmentation restante ne dépasse pas 0.3dB.
2XN
| Paramètre | 2X2 | 2x4 | 2X8 | 2X16 | 2X32 | 2X64 |
| Longueur d'onde fonctionnante (nanomètre) | 1260-1650 | |||||
| Type de fibre | G657A1 ou adapté aux besoins du client | |||||
| Perte par insertion (DB) | 4,2 | 7,5 | 10,5 | 13,8 | 17,1 | 20,4 |
| Uniformité (DB) | ≤0.8 | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤2.0 |
| Perte dépendante de polarisation (DB) | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.35 |
| Perte de retour (DB) | ≥55 | |||||
| Directionnalité (dB) | ≥55 | |||||
| Longueur de fibre (m) | 1,0 ou adapté aux besoins du client | |||||
| Stabilité de température (DB) | -40℃--85℃ (≤0.5) | |||||
| °C fonctionnant de la température | -40℃--85℃ | |||||
| °C de température de stockage | -40℃--85℃ | |||||
| Puissance maximum (nanowatt) | 1000 | |||||
Note : L'IL ci-dessus est sans paramètres de connecteur.
2XN avec la perte par insertion optique de diviseur de connecteur accrue par pas plus que 0.3dB dans les conditions ci-dessus.
Spécifications optiques de Detaild de diviseur de PLC de fibre
|
|
