| Brand Name: | Seacent |
| Model Number: | 1x4 |
| MOQ: | Négociables |
| Prix: | Negotiation |
| Payment Terms: | L / C, T / T |
| Supply Ability: | 1000000 morceaux par mois |

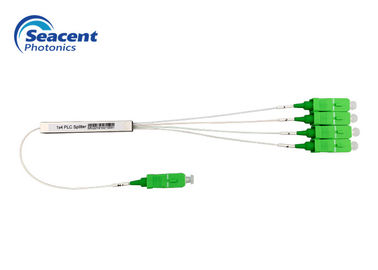

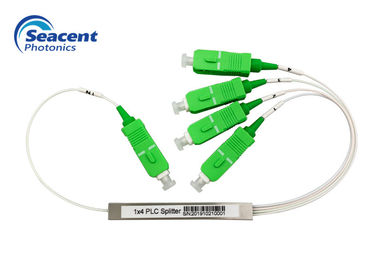

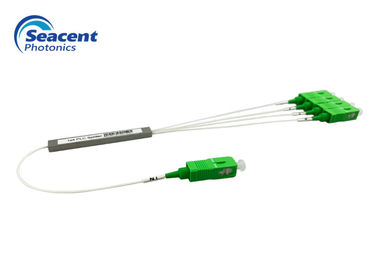

mini type diviseur de PLC de 1x4 avec perte par insertion de connecteur de SC/APC la basse
Caractéristiques optiques de diviseur de PLC de fibre
Applications optiques de diviseur de PLC de fibre
Paramètres optiques de diviseur de PLC de fibre
1XN
| Paramètre | 1X2 | 1X3 | 1X4 | 1X6 | 1X8 | 1X12 | 1X16 | 1X24 | 1X32 | 1X48 | 1X64 | 1X128 |
| Longueur d'onde fonctionnante (nanomètre) | 1260-1650 | |||||||||||
| Type de fibre | G657A1 ou adapté aux besoins du client | |||||||||||
| Perte par insertion (DB) | 3,9 | 6,1 | 7,2 | 9,0 | 10,2 | 12,5 | 13,5 | 15,5 | 16,8 | 18,4 | 20,1 | 23,8 |
| Uniformité (DB) | ≤0.4 | ≤0.5 | ≤0.5 | ≤0.6 | ≤0.8 | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤1.8 | ≤1.8 | ≤2.5 |
| Perte dépendante de polarisation (DB) | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.4 | ≤0.35 | ≤0.35 |
| Perte de retour (DB) | ≥55 | |||||||||||
| Directionnalité (dB) | ≥55 | |||||||||||
| Longueur de fibre (m) | 1,0 ou adapté aux besoins du client | |||||||||||
| Stabilité de température (DB) | -40℃--85℃ (≤0.5) | |||||||||||
| °C fonctionnant de la température | -40℃--85℃ | |||||||||||
| °C de température de stockage | -40℃--85℃ | |||||||||||
| Puissance maximum (nanowatt) | 1000 | |||||||||||
Note : L'IL ci-dessus est sans paramètres de connecteur.
1XN avec le connecteur la perte par insertion qu'optique de diviseur dans les conditions ci-dessus en plus de l'augmentation 1X2 ne dépasse pas 0.2dB, l'augmentation restante ne dépasse pas 0.3dB.
2XN
| Paramètre | 2X2 | 2x4 | 2X8 | 2X16 | 2X32 | 2X64 |
| Longueur d'onde fonctionnante (nanomètre) | 1260-1650 | |||||
| Type de fibre | G657A1 ou adapté aux besoins du client | |||||
| Perte par insertion (DB) | 4,2 | 7,5 | 10,5 | 13,8 | 17,1 | 20,4 |
| Uniformité (DB) | ≤0.8 | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤2.0 |
| Perte dépendante de polarisation (DB) | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.35 |
| Perte de retour (DB) | ≥55 | |||||
| Directionnalité (dB) | ≥55 | |||||
| Longueur de fibre (m) | 1,0 ou adapté aux besoins du client | |||||
| Stabilité de température (DB) | -40℃--85℃ (≤0.5) | |||||
| °C fonctionnant de la température | -40℃--85℃ | |||||
| °C de température de stockage | -40℃--85℃ | |||||
| Puissance maximum (nanowatt) | 1000 | |||||
Note : L'IL ci-dessus est sans paramètres de connecteur.
2XN avec la perte par insertion optique de diviseur de connecteur accrue par pas plus que 0.3dB dans les conditions ci-dessus.
Spécifications optiques de Detaild de diviseur de PLC de fibre
|
|
| Brand Name: | Seacent |
| Model Number: | 1x4 |
| MOQ: | Négociables |
| Prix: | Negotiation |
| Payment Terms: | L / C, T / T |
mini type diviseur de PLC de 1x4 avec perte par insertion de connecteur de SC/APC la basse
Caractéristiques optiques de diviseur de PLC de fibre
Applications optiques de diviseur de PLC de fibre
Paramètres optiques de diviseur de PLC de fibre
1XN
| Paramètre | 1X2 | 1X3 | 1X4 | 1X6 | 1X8 | 1X12 | 1X16 | 1X24 | 1X32 | 1X48 | 1X64 | 1X128 |
| Longueur d'onde fonctionnante (nanomètre) | 1260-1650 | |||||||||||
| Type de fibre | G657A1 ou adapté aux besoins du client | |||||||||||
| Perte par insertion (DB) | 3,9 | 6,1 | 7,2 | 9,0 | 10,2 | 12,5 | 13,5 | 15,5 | 16,8 | 18,4 | 20,1 | 23,8 |
| Uniformité (DB) | ≤0.4 | ≤0.5 | ≤0.5 | ≤0.6 | ≤0.8 | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤1.8 | ≤1.8 | ≤2.5 |
| Perte dépendante de polarisation (DB) | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.4 | ≤0.35 | ≤0.35 |
| Perte de retour (DB) | ≥55 | |||||||||||
| Directionnalité (dB) | ≥55 | |||||||||||
| Longueur de fibre (m) | 1,0 ou adapté aux besoins du client | |||||||||||
| Stabilité de température (DB) | -40℃--85℃ (≤0.5) | |||||||||||
| °C fonctionnant de la température | -40℃--85℃ | |||||||||||
| °C de température de stockage | -40℃--85℃ | |||||||||||
| Puissance maximum (nanowatt) | 1000 | |||||||||||
Note : L'IL ci-dessus est sans paramètres de connecteur.
1XN avec le connecteur la perte par insertion qu'optique de diviseur dans les conditions ci-dessus en plus de l'augmentation 1X2 ne dépasse pas 0.2dB, l'augmentation restante ne dépasse pas 0.3dB.
2XN
| Paramètre | 2X2 | 2x4 | 2X8 | 2X16 | 2X32 | 2X64 |
| Longueur d'onde fonctionnante (nanomètre) | 1260-1650 | |||||
| Type de fibre | G657A1 ou adapté aux besoins du client | |||||
| Perte par insertion (DB) | 4,2 | 7,5 | 10,5 | 13,8 | 17,1 | 20,4 |
| Uniformité (DB) | ≤0.8 | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤2.0 |
| Perte dépendante de polarisation (DB) | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.35 |
| Perte de retour (DB) | ≥55 | |||||
| Directionnalité (dB) | ≥55 | |||||
| Longueur de fibre (m) | 1,0 ou adapté aux besoins du client | |||||
| Stabilité de température (DB) | -40℃--85℃ (≤0.5) | |||||
| °C fonctionnant de la température | -40℃--85℃ | |||||
| °C de température de stockage | -40℃--85℃ | |||||
| Puissance maximum (nanowatt) | 1000 | |||||
Note : L'IL ci-dessus est sans paramètres de connecteur.
2XN avec la perte par insertion optique de diviseur de connecteur accrue par pas plus que 0.3dB dans les conditions ci-dessus.
Spécifications optiques de Detaild de diviseur de PLC de fibre
