Type micro diviseur optique de Sc RPA 1x2 pour le réseau optique passif
ContPerson : Mike nie
Numéro de téléphone : 8613713851846
WhatsApp : +8613713851846
| Quantité de commande min : | Négociables | Prix : | Negotiation |
|---|---|---|---|
| Délai de livraison : | 5-8 jours de travail | Conditions de paiement : | L / C, T / T |
| Capacité d'approvisionnement : | 1000000 morceaux par mois |
| Lieu d'origine: | Guangdong, Chine | Nom de marque: | Seacent |
|---|---|---|---|
| Certification: | ISO9001,ROHS | Numéro de modèle: | 1x3 |
|
Détail Infomation |
|||
| Longueur d'onde fonctionnante: | 1260-1650 nanomètre | Type de fibre: | G657A1 ou adapté aux besoins du client |
|---|---|---|---|
| Longueur de fibre: | 1,0 ou adapté aux besoins du client | Stabilité de température: | -40℃--85℃ (≤0.5dB) |
| La température fonctionnante: | -40℃--85℃ | Température de stockage: | -40℃--85℃ |
| Surligner: | Splitter optique PLC,diviseur de fibre de PLC |
||
Description de produit

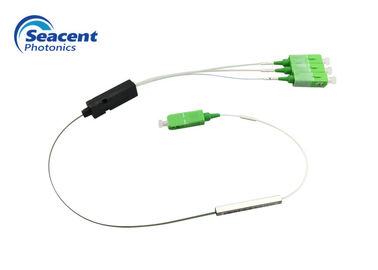

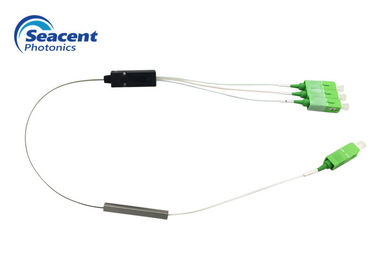

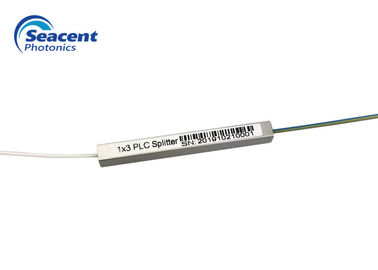

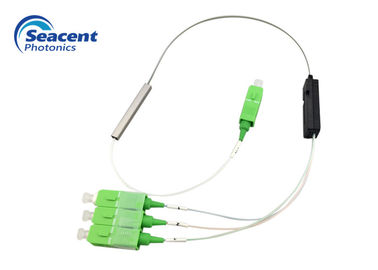

type de la branche 1x3 perte de rendement élevé de diviseur de PLC pour le système de FTTH
Description optique de diviseur de PLC de fibre
Selon le principe, des diviseurs optiques de fibre peuvent être divisés en diviseur biconique fondu de (FBT) de chandelle et diviseurs planaires de (PLC) de circuit d'onde lumineuse.
Le diviseur de FBT est un des plus commune. Des diviseurs de FBT sont largement acceptés et répandus dans les réseaux passifs, particulièrement pour des exemples où la configuration de fente est plus petite (1x2, 1X4, 2x2, etc.). [1]
Le PLC est une technologie plus récente. Les diviseurs de PLC offrent une meilleure solution pour de plus grandes applications. Des guides d'ondes sont fabriqués utilisant la lithographie sur un substrat de tectite, qui tient compte de conduire des pourcentages spécifiques de lumière. En conséquence, les diviseurs de PLC offrent précis et même des fentes avec la perte minimale dans un paquet efficace.
Caractéristiques optiques de diviseur de PLC de fibre
Application optique de diviseur de PLC de fibre
Paramètres optiques de diviseur de PLC de fibre
| Paramètre | 1X4 | 1X8 | 1X16 | 1X32 | 1X64 |
| Longueur d'onde fonctionnante (nanomètre) | 1260-1650 | ||||
| Type de fibre | G657A1 ou adapté aux besoins du client | ||||
| Perte par insertion (DB) | 7,2 | 10,2 | 13,5 | 16,8 | 20,1 |
| Uniformité (DB) | ≤0.5 | ≤0.8 | ≤1.0 | ≤1.5 | ≤1.8 |
| Perte dépendante de polarisation (DB) | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.35 |
| Perte de retour (DB) | ≥55 | ||||
| Directionnalité (dB) | ≥55 | ||||
| Longueur de fibre (m) | 1,0 ou adapté aux besoins du client | ||||
| Stabilité de température (DB) | -40℃--85℃ (≤0.5) | ||||
| °C fonctionnant de la température | -40℃--85℃ | ||||
| °C de température de stockage | -40℃--85℃ | ||||
| Puissance maximum (nanowatt) | 1000 | ||||
Note : L'IL ci-dessus est sans paramètres de connecteur.
1XN avec le connecteur la perte par insertion qu'optique de diviseur dans les conditions ci-dessus en plus de l'augmentation 1X2 ne dépasse pas 0.2dB, l'augmentation restante ne dépasse pas 0.3dB.
| Paramètre | 2X4 | 2X8 | 2X16 | 2X32 | 2X64 |
| Longueur d'onde fonctionnante (nanomètre) | 1260-1650 | ||||
| Type de fibre | G657A1 ou adapté aux besoins du client | ||||
| Perte par insertion (DB) | 7,5 | 10,5 | 13,8 | 17,1 | 20,4 |
| Uniformité (DB) | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤2.0 |
| Perte dépendante de polarisation (DB) | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.35 |
| Perte de retour (DB) | ≥55 | ||||
| Directionnalité (dB) | ≥55 | ||||
| Longueur de fibre (m) | 1,0 ou adapté aux besoins du client | ||||
| Stabilité de température (DB) | -40℃--85℃ (≤0.5) | ||||
| °C fonctionnant de la température | -40℃--85℃ | ||||
| °C de température de stockage | -40℃--85℃ | ||||
| Puissance maximum (nanowatt) | 1000 | ||||
Note : L'IL ci-dessus est sans paramètres de connecteur.
2XN avec la perte par insertion optique de diviseur de connecteur accrue par pas plus que 0.3dB dans les conditions ci-dessus.
Spécification détaillée optique de diviseur de PLC de fibre
Type-Seacent Photonics.pdf de Diviseur-branche de PLC
