| Brand Name: | Seacent |
| Model Number: | 1x2 |
| MOQ: | négociation |
| Prix: | Negotiation |
| Payment Terms: | L / C, T / T |
| Supply Ability: | 1000000 morceaux par mois |

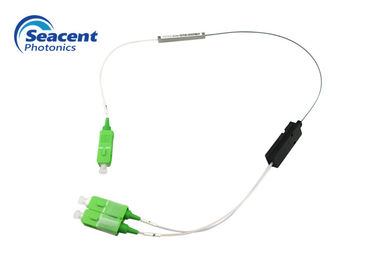

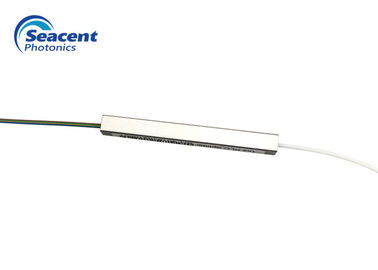

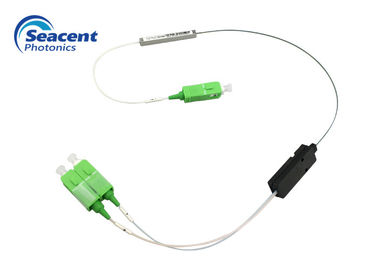

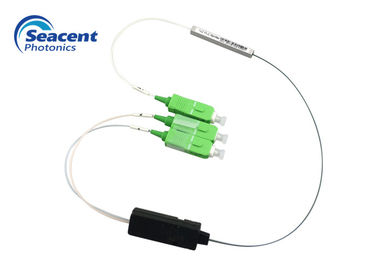

type optique basse perte par insertion de branche de diviseur de PLC de la fibre 1x2
Description optique de diviseur de PLC de fibre
le diviseur est un type de dispositif optique de gestion de puissance qui est fabriqué utilisant la technologie optique de guide d'ondes de silice. Les caractéristiques incluent la petite taille, la fiabilité élevée et une longueur d'onde de fonctionnement large. Le diviseur de PLC est très utilisé dans tous les réseaux optiques de fibre pour réaliser la division de puissance de signal optique. Tous les produits sont GR-1221-CORE conformes.
Les diviseurs optiques de fibre de Seacent Photonics sont disponibles dans un large éventail de styles et de tailles pour dédoubler ou combiner la lumière avec la perte minimale. Tous les diviseurs sont manufacturés utilisant un processus très simple qui produit les dispositifs fiables et bons marchés. Des diviseurs peuvent être fabriqués dans des longueurs faites sur commande de fibre et avec n'importe quel type de connecteur. Les diviseurs de PLC de Multicom sont disponibles dans le tube, la boîte, la cassette, et les configurations de bâti de support, de 1 à 32 fentes, même ou fentes adaptées aux besoins du client, simple et à plusieurs modes de fonctionnement, avec n'importe quel type de connecteur.
Caractéristiques optiques de diviseur de PLC de fibre
Application optique de diviseur de PLC de fibre
Paramètres optiques de diviseur de PLC de fibre
|
Paramètre |
1X4 |
1X8 |
1X16 |
1X32 |
1X64 |
|
Longueur d'onde fonctionnante (nanomètre) |
1260-1650 |
||||
|
Type de fibre |
G657A1 ou adapté aux besoins du client |
||||
|
Perte par insertion (DB) |
7,2 |
10,2 |
13,5 |
16,8 |
20,1 |
|
Uniformité (DB) |
≤0.5 |
≤0.8 |
≤1.0 |
≤1.5 |
≤1.8 |
|
Perte dépendante de polarisation (DB) |
≤0.25 |
≤0.25 |
≤0.3 |
≤0.3 |
≤0.35 |
|
Perte de retour (DB) |
≥55 |
||||
|
Directionnalité (dB) |
≥55 |
||||
|
Longueur de fibre (m) |
1,0 ou adapté aux besoins du client |
||||
|
Stabilité de température (DB) |
-40℃--85℃ (≤0.5) |
||||
|
°C fonctionnant de la température |
-40℃--85℃ |
||||
|
°C de température de stockage |
-40℃--85℃ |
||||
|
Puissance maximum (nanowatt) |
1000 |
||||
Note : L'IL ci-dessus est sans paramètres de connecteur.
1XN avec le connecteur la perte par insertion qu'optique de diviseur dans les conditions ci-dessus en plus de l'augmentation 1X2 ne dépasse pas 0.2dB, l'augmentation restante ne dépasse pas 0.3dB.
| Paramètre | 2X4 | 2X8 | 2X16 | 2X32 | 2X64 |
| Longueur d'onde fonctionnante (nanomètre) | 1260-1650 | ||||
| Type de fibre | G657A1 ou adapté aux besoins du client | ||||
| Perte par insertion (DB) | 7,5 |
10,5 |
13. |
17,1 |
20,4 |
| Uniformité (DB) |
≤1.0 |
≤1.0 |
≤1.5 |
≤1.5 |
≤2.0 |
| Perte dépendante de polarisation (DB) |
≤0.25 |
≤0.25 | ≤0.3 | ≤0.3 | ≤0.35 |
| Perte de retour (DB) | ≥55 | ||||
| Directionnalité (dB) | ≥55 | ||||
| Longueur de fibre (m) | 1,0 ou adapté aux besoins du client | ||||
| Stabilité de température (DB) | -40℃--85℃ (≤0.5) | ||||
| °C fonctionnant de la température | -40℃--85℃ | ||||
| °C de température de stockage | -40℃--85℃ | ||||
| Puissance maximum (nanowatt) | 1000 | ||||
Note : L'IL ci-dessus est sans paramètres de connecteur.
2XN avec la perte par insertion optique de diviseur de connecteur accrue par pas plus que 0.3dB dans les conditions ci-dessus.
Spécification détaillée optique de diviseur de PLC de fibre
Type-Seacent Photonics.pdf de Diviseur-branche de PLC
|
|
