| Brand Name: | Seacent |
| Model Number: | diviseur nu de PLC de la fibre 1*10 |
| MOQ: | Négociables |
| Prix: | Negotiation |
| Payment Terms: | L / C, T / T |
| Supply Ability: | 100 000 pièces par mois |

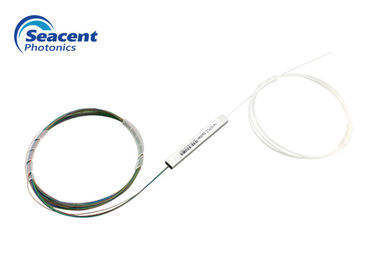

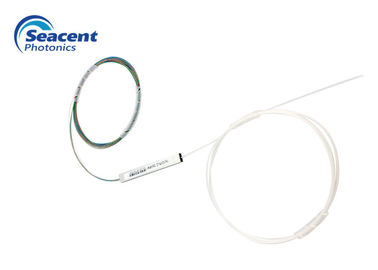

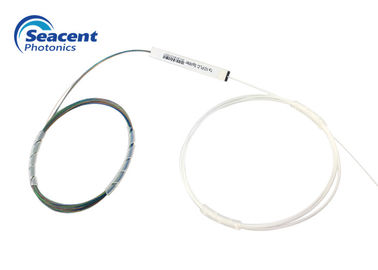

Diviseur de PLC de perte de rendement élevé/Mini Fiber Optic Splitter nus 1*10
Description de produit :
Le diviseur optique de guide d'ondes plan (diviseur de PLC) est un dispositif optique intégré basé sur quartz de distribution d'énergie de guide d'ondes avec la petite taille, la gamme de longueurs d'onde de fonctionnement large, la fiabilité élevée, la bonne uniformité spectrale, etc., particulièrement appropriés aux réseaux optiques passifs. (EPON, GPON, etc.) relie le central téléphonique et l'équipement terminal et réalise la division des signaux optiques, fournissant la gamme complète 1XN et 2XN des produits, et n'adapte pas le diviseur aux besoins du client optique approprié pour différentes occasions.
Caractéristiques nues de diviseur de PLC :
Paquet de petite taille et compact, basse perte par insertion, bas PDL, perte de rendement élevé et excellentes uniformité de la Manche, conformité GR-1209 et GR-1221 de Telcordia
Application nue de diviseur de PLC :
Réseaux de FTTX, réseaux de PON, réseaux de LAN, systèmes de CATV
Paramètres techniques de diviseur nu de PLC : Diviseur 1XN optique
| Paramètre | 1X2 | 1X3 | 1X4 | 1X6 | 1X8 | 1X12 | 1X16 | 1X24 | 1X32 | 1X48 | 1X64 | 1X128 |
| Longueur d'onde fonctionnante (nanomètre) | 1260-1650 | |||||||||||
| Type de fibre | G657A1 ou adapté aux besoins du client | |||||||||||
| Perte par insertion (DB) | 3,9 | 6,1 | 7,2 | 9 | 10,2 | 12,5 | 13,5 | 15,5 | 16,8 | 18,4 | 20,1 | 23,8 |
| Uniformité (DB) | ≤0.4 | ≤0.5 | ≤0.5 | ≤0.6 | ≤0.8 | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤1.8 | ≤1.8 | ≤2.5 |
| Perte dépendante de polarisation (DB) | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.4 | ≤0.35 | ≤0.35 |
| Perte de retour (DB) | ≥55 | |||||||||||
| Directionnalité (DB) | ≥55 | |||||||||||
| Longueur de fibre (m) | 1.0or a adapté aux besoins du client | |||||||||||
| Stabilité de température (DB) | -40℃--℃ 85 (≤0.5) | |||||||||||
| °C fonctionnant de la température | -40℃--℃ 85 | |||||||||||
| °C de température de stockage | -40℃--℃ 85 | |||||||||||
Paramètres techniques : Diviseur 2XN optique
| Paramètre | 2X2 | 2X4 | 2X8 | 2X16 | 2X32 | 2X64 |
| longueur d'onde (nanomètre) | 1260-1650 | |||||
| Type de fibre | G657A1 ou adapté aux besoins du client | |||||
| Perte par insertion (DB) | 4,2 | 7,5 | 10,5 | 13,8 | 17,1 | 20,4 |
| Uniformité (DB) | ≤0.8 | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤2.0 |
| Perte dépendante de polarisation (DB) | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.35 |
| Perte de retour (DB) | ≥55 | |||||
| Directionnalité (DB) | ≥55 | |||||
| Longueur de fibre (m) | 1.0or a adapté aux besoins du client | |||||
| Stabilité de température (DB) | -40℃ - 85℃ (≤0.5) | |||||
| °C fonctionnant de la température | -40℃ - 85℃ | |||||
| °C de température de stockage | -40℃ - 85℃ | |||||
| Puissance maximum (nanowatt) | 1000 | |||||
Note : L'IL ci-dessus est sans paramètres de connecteur.
2xN avec des augmentations optiques de perte par insertion de diviseur de connecteur par pas davantage que 0.3dB sur les conditions ci-dessus.
L'information de commande :
|
|
|
|
|
Produit type |
Diamètre de fibre | Longueur d'admission et de fibre |
Paquet taille |
|
1XN ou 2XN 0102=1X2 0103=1X3 0104=1X4 0105=1X5 0106=1X6 0107=1X7 0108=1X8 0112=1X12 0116=1X16 0124=1X24 0132=1X32 0148=1X48 0164=1X64 1128=1X128 |
1=250um 2=900um |
0=0.5M 1=1.0M 2=1.5M 3=2.0M 4=2.5M S=Customized |
|
Détails
Paramètres détaillés
Dispositif-Seacent Diviseur-nu Photonics .pdf de PLC
|
|
