| Nom De Marque: | Seacent |
| Model Number: | WDM à filtre |
| MOQ: | 1 morceau |
| Conditions De Paiement: | L/C, D/P, T/T |
| Capacité à Fournir: | 50.000 morceaux par mois |

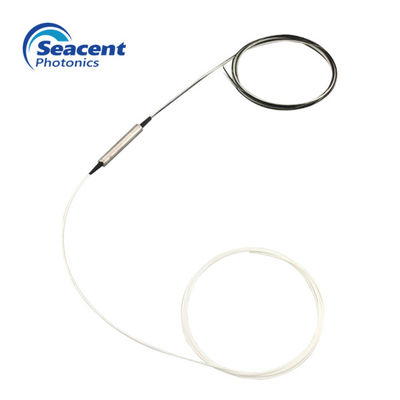

Équipement optique de bas de la perte par insertion FWDM de diviseur de fibre module de Mux Demux
Description :
Le module de WDM de filtre de FTTX est basé sur la technologie de (TFF) de filtre de la couche mince. Le dispositif combine ou sépare la lumière à différentes longueurs d'onde dans une gamme de longueurs d'onde large. Elles offrent la perte par insertion très basse, la basse dépendance de polarisation, l'isolement élevé et l'excellente stabilité environnementale.
Module de WDM intensivement utilisé dans des amplificateurs optiques, réseaux de WDM. Le dispositif combine ou sépare la lumière aux différentes longueurs d'onde (1310nm/1490nm/1550nm) dans une gamme de longueurs d'onde large. Il peut augmenter la capacité d'une fibre simple de réaliser la communication bidirectionnelle, de sorte que très utilisé dans la hausse et l'expansion optiques de réseau, ou présentez les affaires complètes nouvelles etc.
Spécifications :
|
Paramètres |
|||||||
|
Longueur d'onde fonctionnante (nanomètre) |
T13/R15 |
T15/R13 |
T13/R1415 |
T14R1315 |
T15R1314 |
T1415R13 |
T1314R15 |
|
Gamme de longueurs d'onde de transmission (nanomètre) |
1310+/-40 |
1550+/-40 |
1310+/-40 |
1490+/-10 |
1550+/-10 |
1490+/-10& 1550+/-10 |
1310+/-40& 1490+/-10 |
|
Gamme de longueurs d'onde de réflexion (nanomètre) |
1550+/-40 |
1310+/-40 |
1490+/-10& 1550+/-10 |
1310+/-40& 1550+/-10 |
1310+/-40& 1490+/-10 |
1310+/-40 |
1550+/-10 |
|
Perte par insertion de fin de transmission (DB) |
0,8 (0,6 types.) |
||||||
|
Perte par insertion réfléchie (DB) |
0,6 (0,4 types.) |
||||||
|
Isolement de fin de transmission (DB) |
30 |
||||||
|
Isolement de réflecteur (DB) |
15 |
||||||
|
Planéité (DB) |
0,3 |
||||||
|
Perte de personne à charge de polarisation |
0,1 |
||||||
|
Dispersion de mode de polarisation |
0,1 |
||||||
|
Perte de retour |
45 |
||||||
|
Directionnalité |
50 |
||||||
|
Puissance optique de tenue maximum (mw) |
500 |
||||||
|
La température fonctionnante (℃) |
-40~85 |
||||||
|
Température de stockage (℃) |
-40~85 |
||||||
|
Caractéristiques de paquet (millimètre) (Φ×L) |
Φ5.5*L34 |
||||||
Caractéristiques :
Applications :
Inforamation de commande :
|
LWD |
- |
XX |
X |
XX |
X |
XX |
- |
X |
X |
X |
|
Configuration de port |
Type de WDM |
Longueur d'onde centrale |
Type de fibre |
Longueur de fibre de sortie |
Connecteur de port de COM |
Passez le connecteur de port |
Connecteur de port de réflexion |
|||
|
L-Lintegrity |
01=1*1 |
F=FWDM |
1=T13/R15 |
B=250um découvrent la fibre |
10=1.0m |
0=None |
0=None |
0=None |
||
|
W=WDM |
02=1*2 |
2=T15/R13 |
L=900um desserrent le tube |
12=1.2m |
1=FC/UPC |
1=FC/UPC |
1=FC/UPC |
|||
|
D=Device |
3=T13/R1415 |
Tampon serré de T=900um |
15=1.5m |
2=FC/APC |
2=FC/APC |
2=FC/APC |
||||
|
4= T14R1315 |
...... |
3=SC/UPC |
3=SC/UPC |
3=SC/UPC |
||||||
|
5= T15R1314 |
XX=Customized |
4=SC/APC |
4=SC/APC |
4=SC/APC |
||||||
|
6=T1415R13 |
5=LC/UPC |
5=LC/UPC |
5=LC/UPC |
|||||||
|
7=T1314R15 |
6=LC/APC |
6=LC/APC |
6=LC/APC |
|||||||
|
X= a adapté aux besoins du client |
X= a adapté aux besoins du client |
X=Customized |
Avantage d'affaires
Technologie :
(1) professionnellement occupé dans la production à haute précision d'emballage des circuits optiques pendant 15 années
(2) 15 ans d'équipe technique
(3) ont leur propre technologie de base
|
|
