| Brand Name: | Seacent |
| Model Number: | Fibre array-128ch |
| MOQ: | 10pcs |
| Payment Terms: | L / C, T / T |

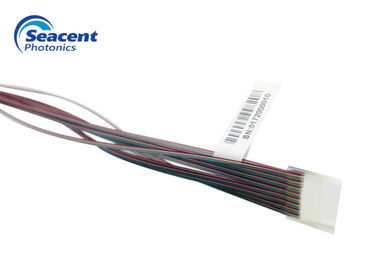

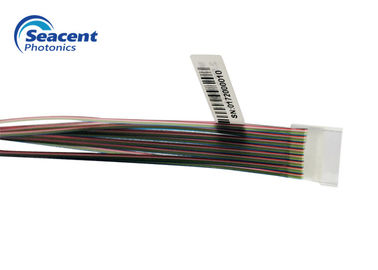

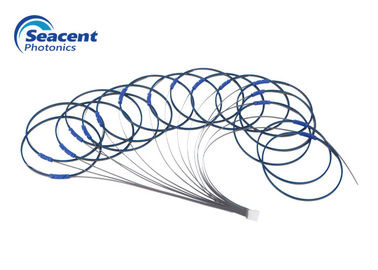

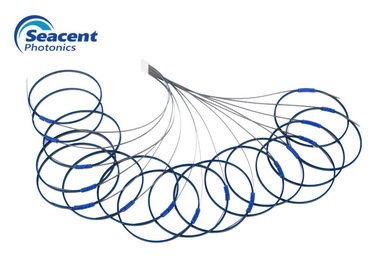

La rangée (FA) de fibre emploie une V-cannelure (V-cannelure) pour monter une fibre optique, un faisceau de fibres, ou un ruban sur un substrat de rangée.
La rangée de fibre est une fibre nue qui enlève le revêtement de fibre. Une partie est placée dans la V-cannelure et est pressurisée par l'adhésif par le membre de pressurisation.
Caractéristiques :
| Article | Paramètre |
| Nombre de canaux | 1CH | 128CH |
| Matériel | Verre de quartz, borosilicate, silicium |
| Distance de noyau/tolérance (μm) | 250, 127/0,7 |
| Longueur de fibre (m) | 2.0±0.1 |
| Angle de polissage (°) | 0, +8, -8 (±0.3) |
| Planéité de polissage | ﹤ 5 fringes@633nm |
| Type de fibre | SMF-28e ou SMF-28e XB |
| Température de fonctionnement (℃) | -40~85 |
table de dimension d'embase de V-cannelure :
| L | W | H | X | Y | erreur complète | ||||||
| type | taille | différence commune | taille | différence commune | taille | différence commune | taille | différence commune | différence de taille de noyau | R=√ x2+y2 | |
| 2CH 250 | 10 | ±0.3 | 2,5 | ±0.05 | 2,5 | ±0.05 | 0,25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 4CH 250 | 10 | ±0.3 | 2,5 | ±0.05 | 2,5 | ±0.05 | 0,25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 8CH 250 | 10 | ±0.3 | 3,5 | ±0.05 | 2,5 | ±0.05 | 0,25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 8CH 127 | 10 | ±0.3 | 2,5 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 16CH 127 | 10 | ±0.3 | 3,5 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 32CH 127 | 10 | ±0.3 | 5,7 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 48CH 127 | 12 | ±0.3 | 7,8 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 64CH 127 | 12 | ±0.3 | 9,8 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 96CH 127 | 12 | ±0.3 | 16 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 128CH 127 | 12 | ±0.3 | 20 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
Applications :
MEM
Dispositifs de PLC : Diviseur de PLC, AWGs
Composants actifs/passifs intégrés
Modules micro d'optique
Atténuateurs optiques variables
Rangée de lentille/collimateurs
Basse perte par insertion
Perte de rendement élevé.
La température large d'opération
De forte stabilité et fiabilité
De grande précision de la position de noyau de fibre
| Nombre de produit | Type de fibre | Longueur de fibre |
|
01=1CH
02=2CH
03=4CH
04=8CH
05=12CH
06=16CH
07=24CH
08=32CH
09=48CH
10=64CH
11=96CH
12=128CH
|
1=G657A1
2= G657A2
3=G652D
4=G652B
|
0=0.5M
1=1.0M
2=1.5M
3=2.0M
4=2.5M
S=Customized
|
|
|
