| Nom De Marque: | Seacent |
| Model Number: | Fibre array-128ch |
| MOQ: | 10pcs |
| Conditions De Paiement: | L / C, T / T |

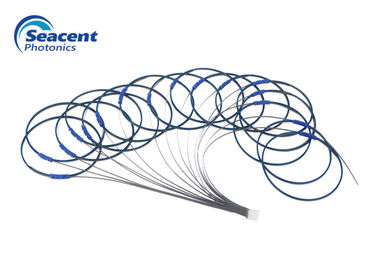

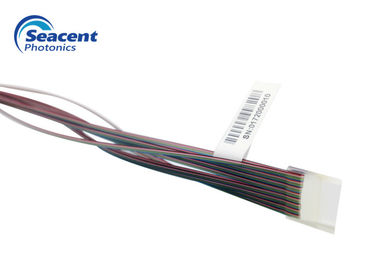

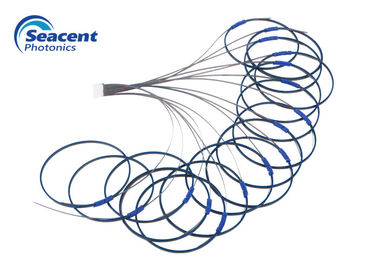

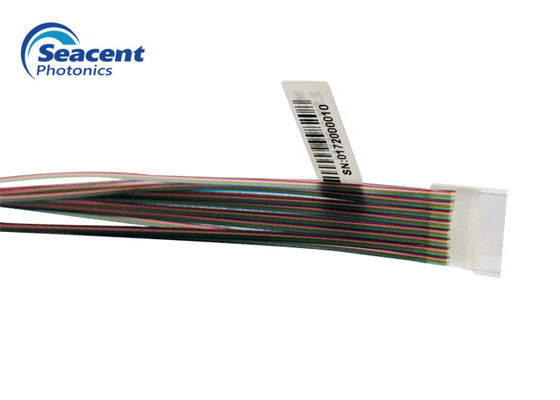

La rangée (FA) de fibre emploie une V-cannelure (V-cannelure) pour monter une fibre optique, un faisceau de fibres, ou un ruban sur un substrat de rangée. La rangée de fibre est une fibre nue qui enlève le revêtement de fibre. Une partie est placée dans la V-cannelure et est pressurisée par l'adhésif par le membre de pressurisation.
Fournissez le fa dans la configuration 1ch/2ch/4ch/8ch/12ch/16ch/24ch/32ch/48ch/64ch
Spéc. typique de lancement de noyau dans ±0.5μm
Matière première de quartz/pyrex/silicium de V-cannelure
Disponible de processus dépouillé par fenêtre
Caractéristiques :
| Article | Paramètre |
| Nombre de canaux | 1CH | 128CH |
| Matériel | Verre de quartz, borosilicate, silicium |
| Distance de noyau/tolérance (μm) | 250, 127/0,7 |
| Longueur de fibre (m) | 2.0±0.1 |
| Angle de polissage (°) | 0, +8, -8 (±0.3) |
| Planéité de polissage | ﹤ 5 fringes@633nm |
| Type de fibre | SMF-28e ou SMF-28e XB |
| Température de fonctionnement (℃) | -40~85 |
table de dimension d'embase de V-cannelure :
| L | W | H | X | Y | erreur complète | ||||||
| type | taille | différence commune | taille | différence commune | taille | différence commune | taille | différence commune | différence de taille de noyau | R=√ x2+y2 | |
| 2CH 250 | 10 | ±0.3 | 2,5 | ±0.05 | 2,5 | ±0.05 | 0,25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 4CH 250 | 10 | ±0.3 | 2,5 | ±0.05 | 2,5 | ±0.05 | 0,25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 8CH 250 | 10 | ±0.3 | 3,5 | ±0.05 | 2,5 | ±0.05 | 0,25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 8CH 127 | 10 | ±0.3 | 2,5 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 16CH 127 | 10 | ±0.3 | 3,5 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 32CH 127 | 10 | ±0.3 | 5,7 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 48CH 127 | 12 | ±0.3 | 7,8 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 |
<0.1 |
|
| 64CH 127 | 12 | ±0.3 | 9,8 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 96CH 127 | 12 | ±0.3 | 16 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 128CH 127 | 12 | ±0.3 | 20 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
Applications :
Active/dispositif optique passif de fibre de rangée
Grille rangée de guide d'ondes
Guide d'ondes optique plan
Module optique multicanal
| Nombre de produit | Type de fibre | Longueur de fibre |
|
01=1CH
02=2CH
03=4CH
04=8CH
05=12CH
06=16CH
07=24CH
08=32CH
09=48CH
10=64CH
11=96CH
12=128CH
|
1=G657A1
2= G657A2
3=G652D
4=G652B
|
0=0.5M
1=1.0M
2=1.5M
3=2.0M
4=2.5M
S=Customized
|
|
