| Brand Name: | Seacent |
| Model Number: | rangée 16CH-Fiber |
| MOQ: | 10 PCs |
| Payment Terms: | L / C, T / T |

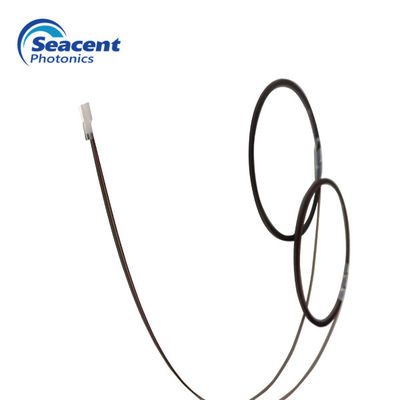

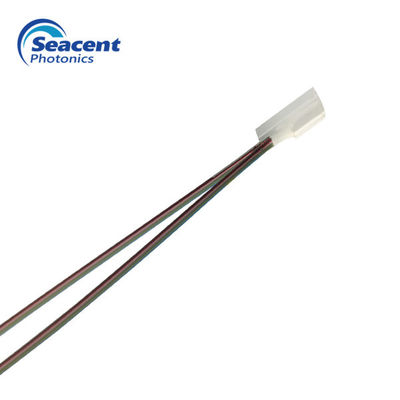

La rangée de la fibre de Seacent est un composant essentiel employé dans les systèmes de WDM pour relier la fibre optique et la puce d'A.W.G.
Notre technologie transformatrice de précision, que nous avons développée pendant des années, fournit de haute fidélité, la qualité, et l'exactitude de lancement de noyau
Des connecteurs de haute qualité de Seikoh-Giken sont utilisés à l'extrémité des fibres, pour plus de détails contactent svp Selena chez lin.xu@xinhaixun.com
1. Perte de rendement élevé
2. basse perte par insertion
3. La température large d'opération
4. De forte stabilité et fiabilité
5. De grande précision de la position de noyau de fibre
1. Coupleur
2. Diviseurs
3. A.W.G.
4. dispositifs de PLC
5. Dispositif optique actif/passif de fibre de rangée
| Article | Paramètre |
| Matériel | Verre de quartz, borosilicate, silicium |
| Nombre de canaux | 1CH | 128CH |
| Distance de noyau/tolérance (μm) | 250, 127/0,7 |
| Longueur de fibre (m) | 2.0±0.1 |
| Angle de polissage (°) | 0, +8, -8 (±0.3) |
| Planéité de polissage | ﹤ 5 fringes@633nm |
| Type de fibre | SMF-28e ou SMF-28e XB |
| Température de fonctionnement (℃) | -40~+85 |
table de dimension d'embase de V-cannelure :
| L | W | H | X | Y | erreur complète | ||||||
| type | taille | différence commune | taille | différence commune | taille | différence commune | taille | différence commune | différence de taille de noyau | R=√ x2+y2 | |
| 2CH 250 | 10 | ±0.3 | 2,5 | ±0.05 | 2,5 | ±0.05 | 0,25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 4CH 250 | 10 | ±0.3 | 2,5 | ±0.05 | 2,5 | ±0.05 | 0,25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 8CH 250 | 10 | ±0.3 | 3,5 | ±0.05 | 2,5 | ±0.05 | 0,25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 8CH 127 | 10 | ±0.3 | 2,5 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 16CH 127 | 10 | ±0.3 | 3,5 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 32CH 127 | 10 | ±0.3 | 5,7 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 48CH 127 | 12 | ±0.3 | 7,8 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 64CH 127 | 12 | ±0.3 | 9,8 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 96CH 127 | 12 | ±0.3 | 16 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 128CH 127 | 12 | ±0.3 | 20 | ±0.05 | 2,5 | ±0.05 | 0,127 | ≤0.0005 | ≤0.001 | <0,1 | |
L'information de commande :
| Nombre de produit | Type de fibre | Longueur de fibre |
|
01=1CH
02=2CH
03=4CH
04=8CH
05=12CH
06=16CH
07=24CH
08=32CH
09=48CH
10=64CH
11=96CH
12=128CH
|
1=G657A1
2= G657A2
3=G652D
4=G652B
|
0=0.5M
1=1.0M
2=1.5M
3=2.0M
4=2.5M
S=Customized
|
|
|
