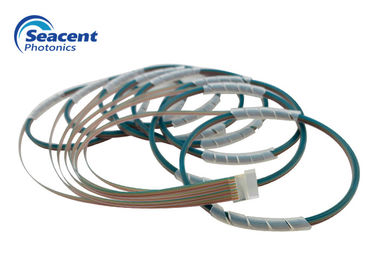

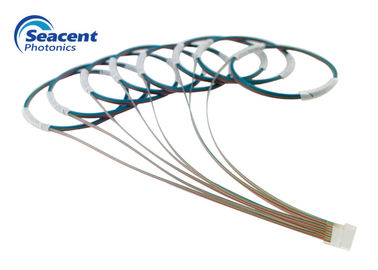

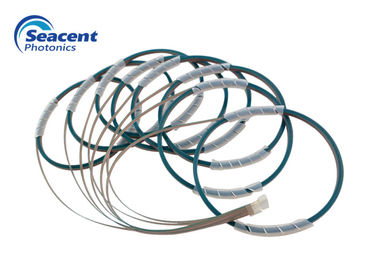

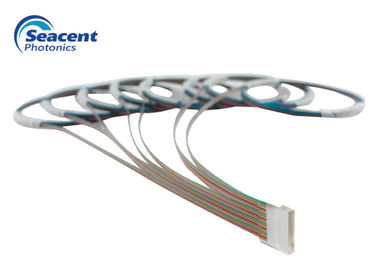

96 angle de polissage SMF-28e de la rangée UPC/APC de fibre de ch ou type de fibre de SMF-28e XB

Quantité de commande min : 10pcs Délai de livraison : 5-8 jours de travail
Conditions de paiement : L / C, T / T
Lieu d'origine: Guangdong, Chine Nom de marque: Seacent
Certification: ISO9001,ROHS Numéro de modèle: Fibre array-96ch

Détail Infomation

couleur: Bleu, orange, vert, brun, blanc, rouge, noir, jaune, pourpre, rose, vert de l'eau Matériau: Verre de quartz, borosilicate, silicium
Angle de polissage (°): 0, +8, -8 (±0.3) Type de connecteur: SC/FC/LC-APC/UPC, LC, ST, FC, TOSLINK
Polonais d'olive: PC, UPC, RPA
Surligner:

rangée de fibre de PLC

,

Tableau de fibre optique

Description de produit

96 angle de polissage SMF-28e de la rangée UPC/APC de fibre de ch ou type de fibre de SMF-28e XB
Description :

La rangée (FA) de fibre emploie une V-cannelure (V-cannelure) pour monter une fibre optique, un faisceau de fibres, ou un ruban sur un substrat de rangée.



La rangée de fibre est une fibre nue qui enlève le revêtement de fibre. Une partie est placée dans la V-cannelure et est pressurisée par l'adhésif par le membre de pressurisation.



Caractéristiques :

Article Paramètre
Nombre de canaux 1CH | 128CH
Matériel Verre de quartz, borosilicate, silicium
Distance de noyau/tolérance (μm) 250, 127/0,7
Longueur de fibre (m) 2.0±0.1
Angle de polissage (°) 0, +8, -8 (±0.3)
Planéité de polissage ﹤ 5 fringes@633nm
Type de fibre SMF-28e ou SMF-28e XB
Température de fonctionnement (℃) -40~85



table de dimension d'embase de V-cannelure :

  L W H X Y erreur complète
type taille différence commune taille différence commune taille différence commune taille différence commune différence de taille de noyau R=√ x2+y2
2CH 250 10 ±0.3 2,5 ±0.05 2,5 ±0.05 0,25 ≤0.0005 ≤0.001 <0.1
4CH 250 10 ±0.3 2,5 ±0.05 2,5 ±0.05 0,25 ≤0.0005 ≤0.001 <0.1
8CH 250 10 ±0.3 3,5 ±0.05 2,5 ±0.05 0,25 ≤0.0005 ≤0.001 <0.1
8CH 127 10 ±0.3 2,5 ±0.05 2,5 ±0.05 0,127 ≤0.0005 ≤0.001 <0.1
16CH 127 10 ±0.3 3,5 ±0.05 2,5 ±0.05 0,127 ≤0.0005 ≤0.001 <0.1
32CH 127 10 ±0.3 5,7 ±0.05 2,5 ±0.05 0,127 ≤0.0005 ≤0.001 <0.1
48CH 127 12 ±0.3 7,8 ±0.05 2,5 ±0.05 0,127 ≤0.0005 ≤0.001 <0.1
64CH 127 12 ±0.3 9,8 ±0.05 2,5 ±0.05 0,127 ≤0.0005 ≤0.001 <0.1
96CH 127 12 ±0.3 16 ±0.05 2,5 ±0.05 0,127 ≤0.0005 ≤0.001 <0.1
128CH 127 12 ±0.3 20 ±0.05 2,5 ±0.05 0,127 ≤0.0005 ≤0.001 <0.1


Applications :

MEM

Dispositifs de PLC : Diviseur de PLC, AWGs

Composants actifs/passifs intégrés

Modules micro d'optique

Atténuateurs optiques variables

Rangée de lentille/collimateurs


Caractéristiques :

Basse perte par insertion

Perte de rendement élevé.

La température large d'opération

De forte stabilité et fiabilité

De grande précision de la position de noyau de fibre


L'information de commande :
Nombre de produit Type de fibre Longueur de fibre
01=1CH
02=2CH
03=4CH
04=8CH
05=12CH
06=16CH
07=24CH
08=32CH
09=48CH
10=64CH
11=96CH
12=128CH
1=G657A1
2= G657A2
3=G652D
4=G652B
0=0.5M
1=1.0M
2=1.5M
3=2.0M
4=2.5M
S=Customized
